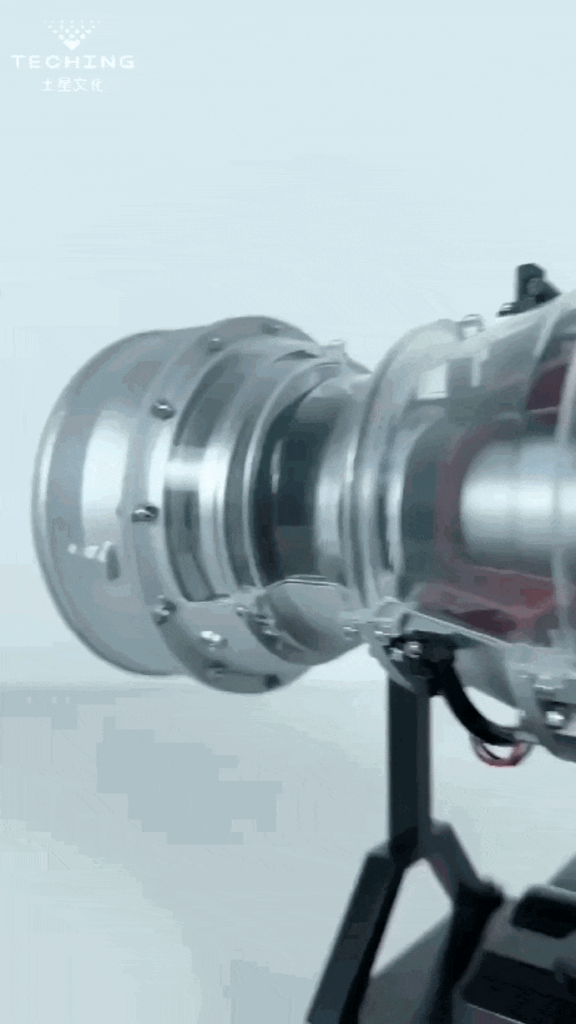

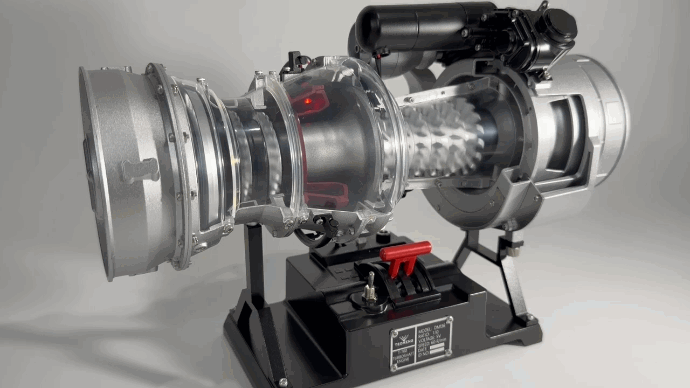

完成後は全体が駆動してターボシャフトエンジンの構造が見える

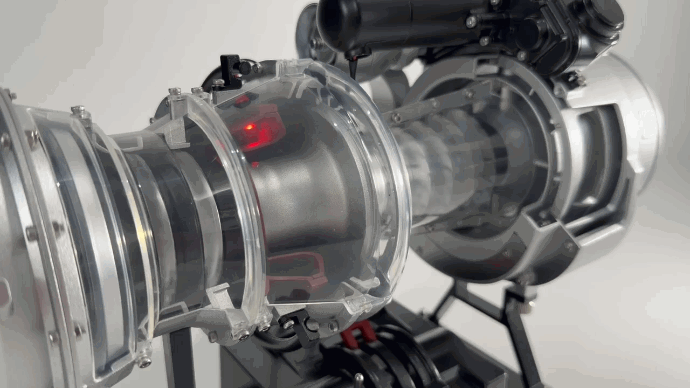

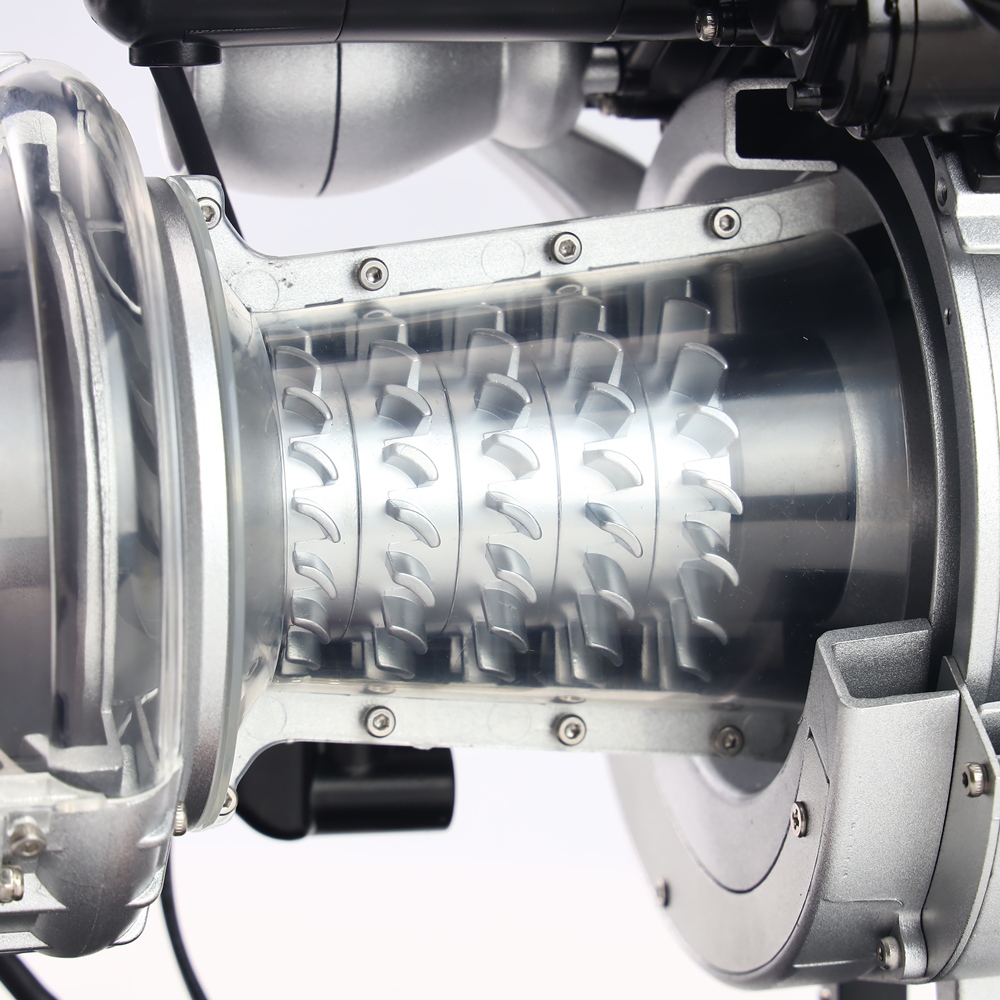

6ファンの圧縮～燃焼

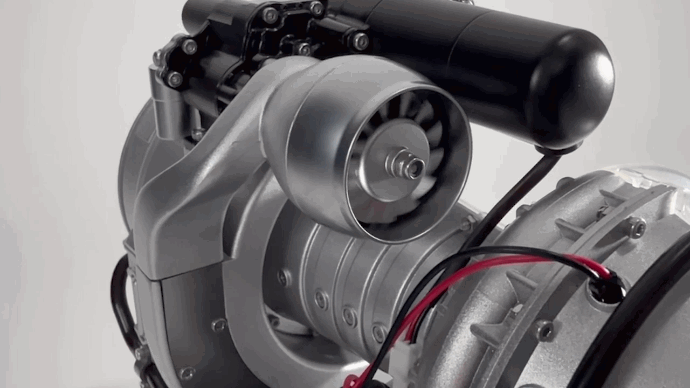

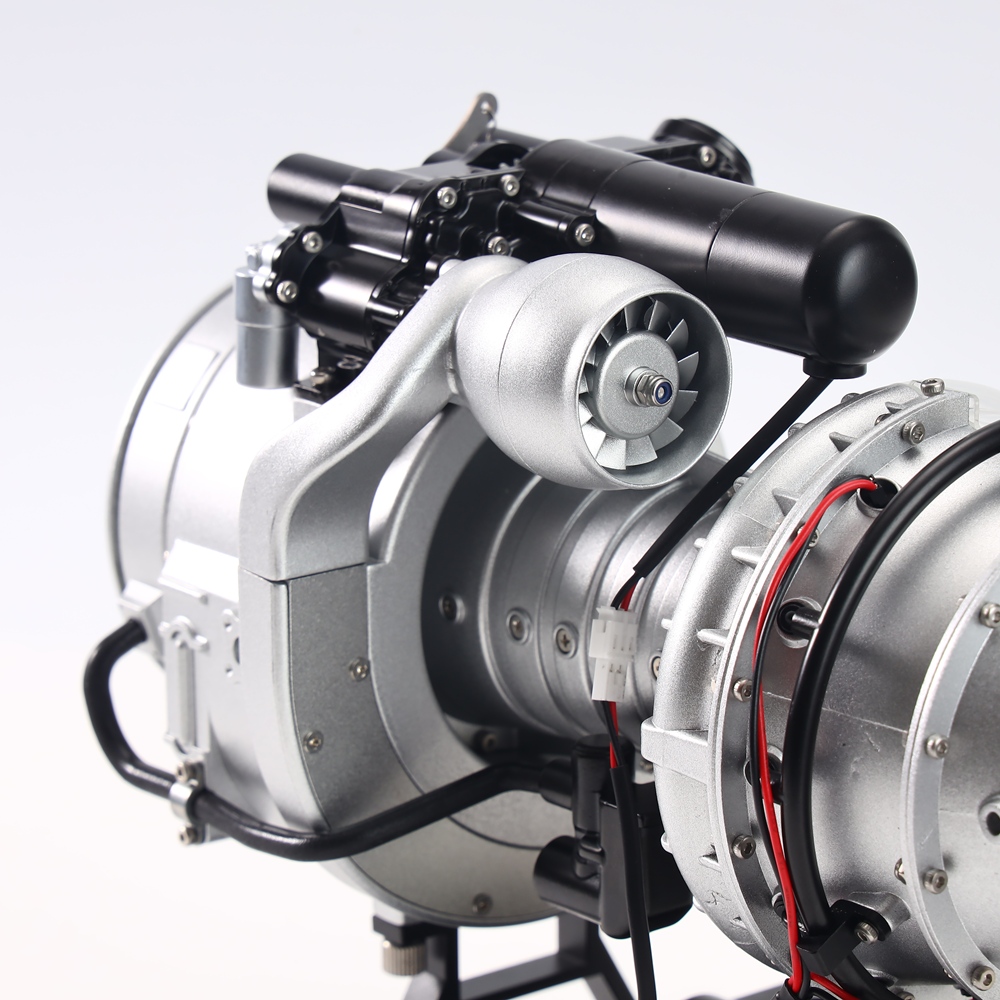

ヘリコプターエンジンの特長である粉塵を取り除くGranulatorユニット

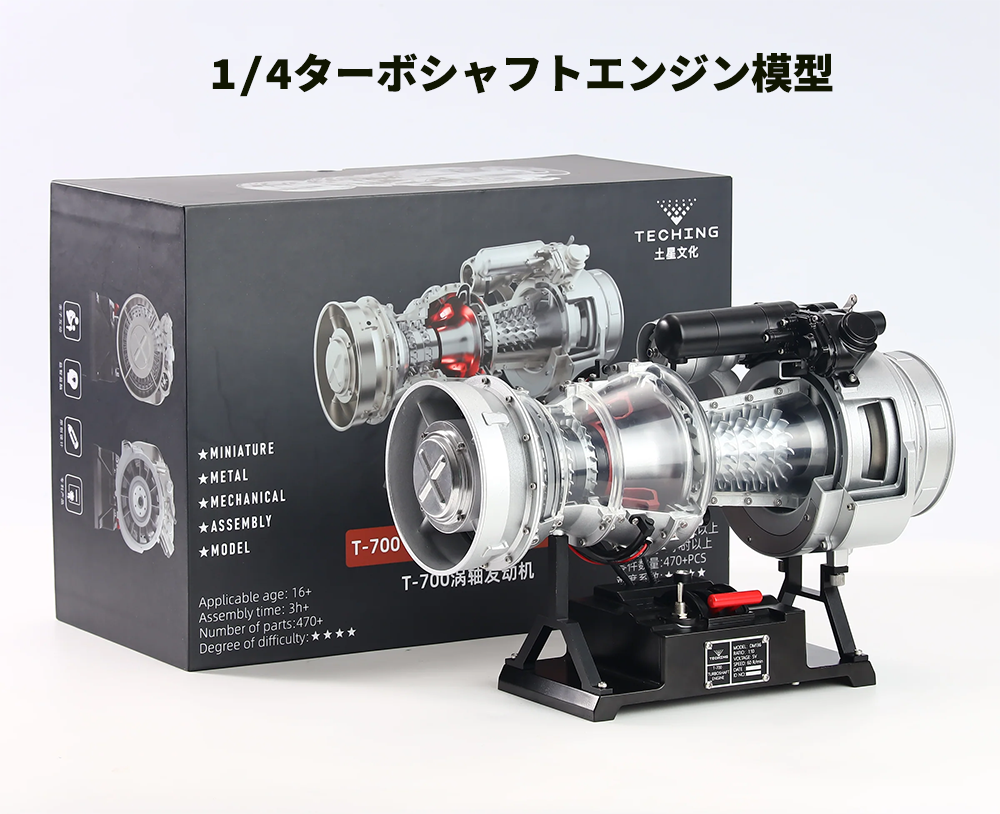

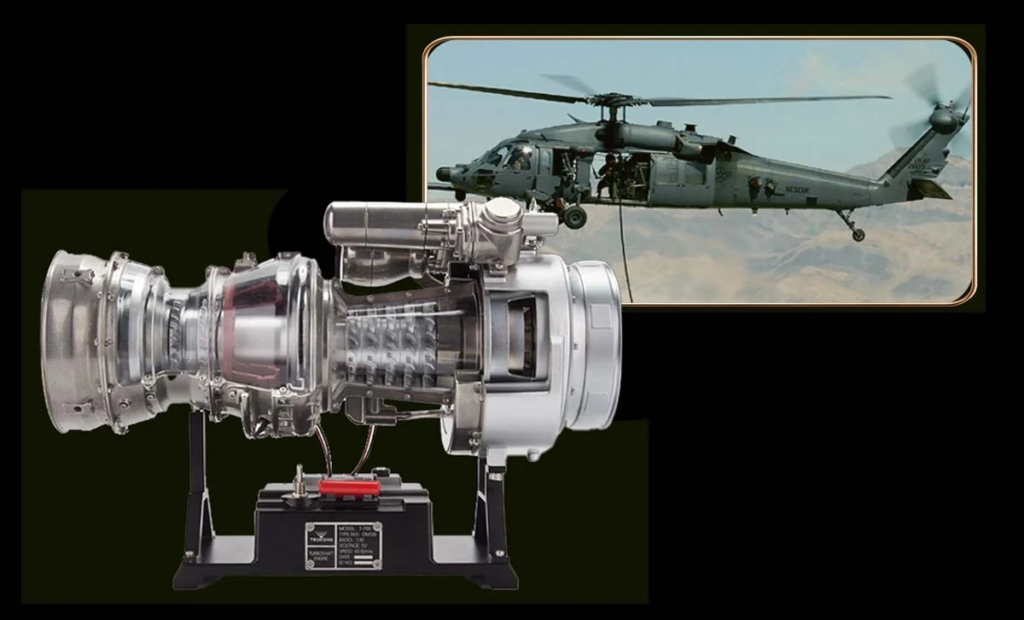

T700エンジンを1/4で再現
ヘリコプター採用のターボファンエンジンT700を金属のリアルパーツで組み立てるエンジン模型
T700ターボシャフトエンジンはUH60ブラックホーク、AH64アパッチなど米海軍ヘリコプター向けに
開発されたエンジンです。
航空機用のターボファンエンジンは排気で推進力を得るのに対してT700は車用エンジンのようにシャフト（軸）を回すことを
目的としたターボエンジンです。
中心に圧縮機ファンを持ち直噴式の燃焼室があります。
ヘリコプターは垂直離着陸であるため、砂、粉塵を吸引する可能性があります。
これを遠心力で空気と異物を分離して弾き出す「グラニュラー」ユニットがあることが特徴です。

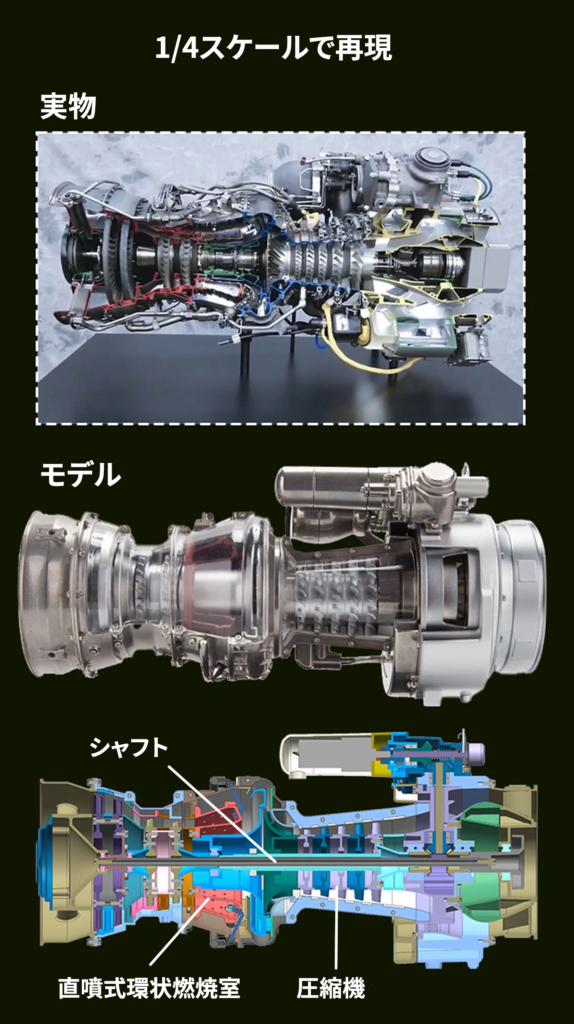

本モデルはこのT700をモチーフにして1/4スケールで再現しています。

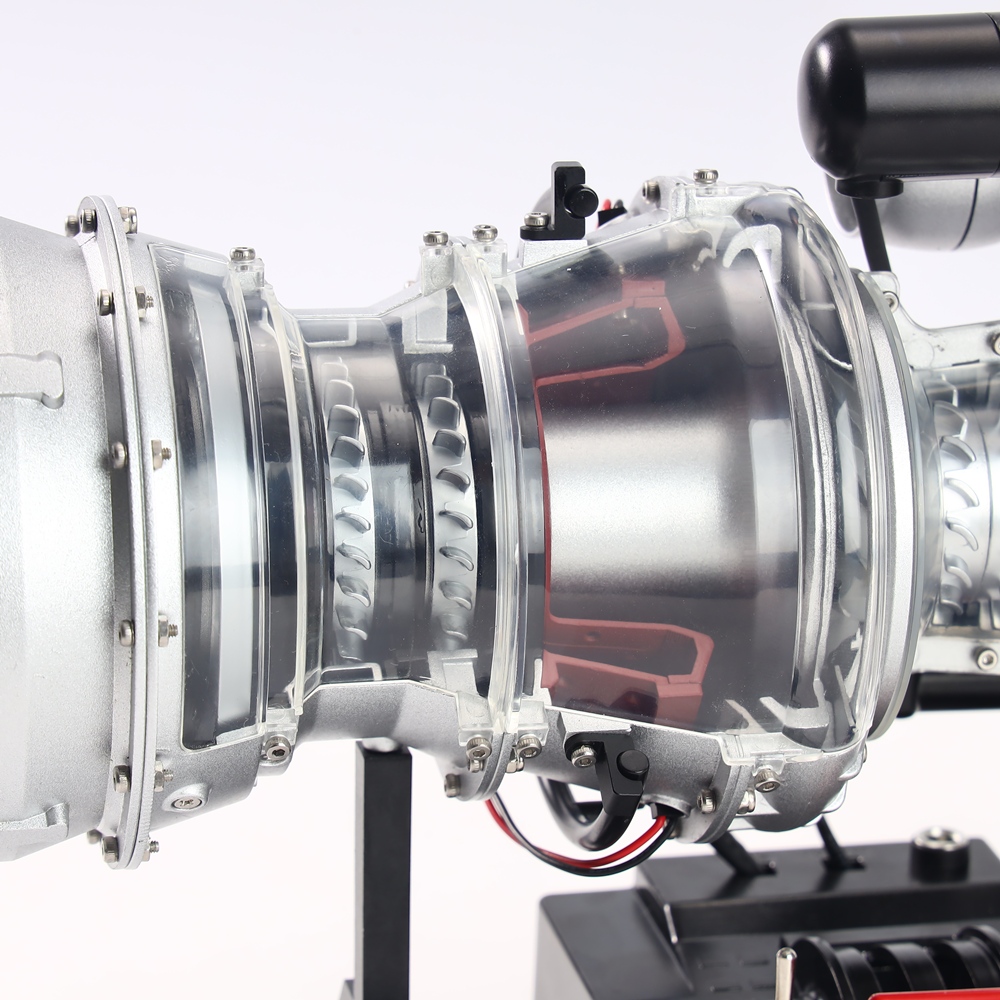

５＋1の圧縮機やタービン部、先端から後端までのシャフト、グラニュラーユニットまで見た目だけでなく、内部構造まで再現しています。
完成後はバッテリーで全体が駆動します。
T700ターボシャフトエンジンという珍しい構造を理解するため、ヘリコプターファンへインテリアとして、また企業の研修、教育の教材として
貴重なエンジン模型になります。
組立式

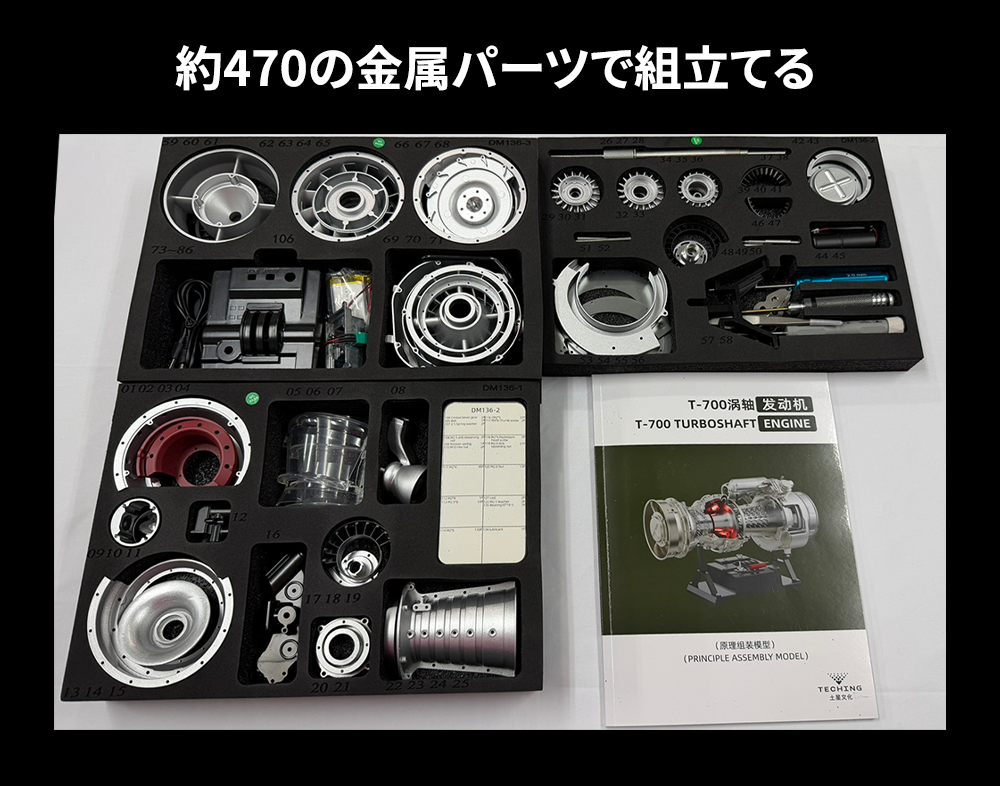

金属パーツを詳細に手順を説明された3Dイラストの組立図を見ながら組立ます。
接着材は使用せずにほとんどがネジ止めで仕上げます。

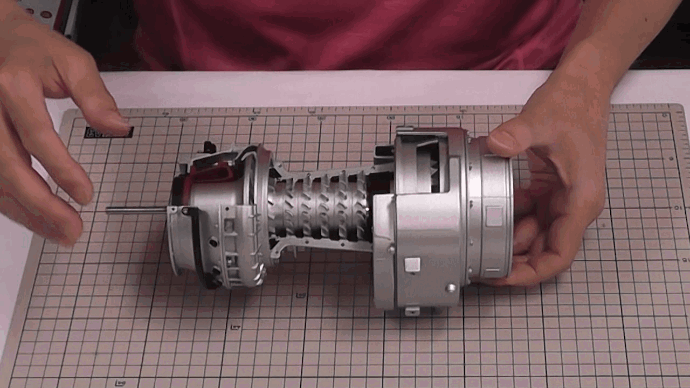

組立全行程

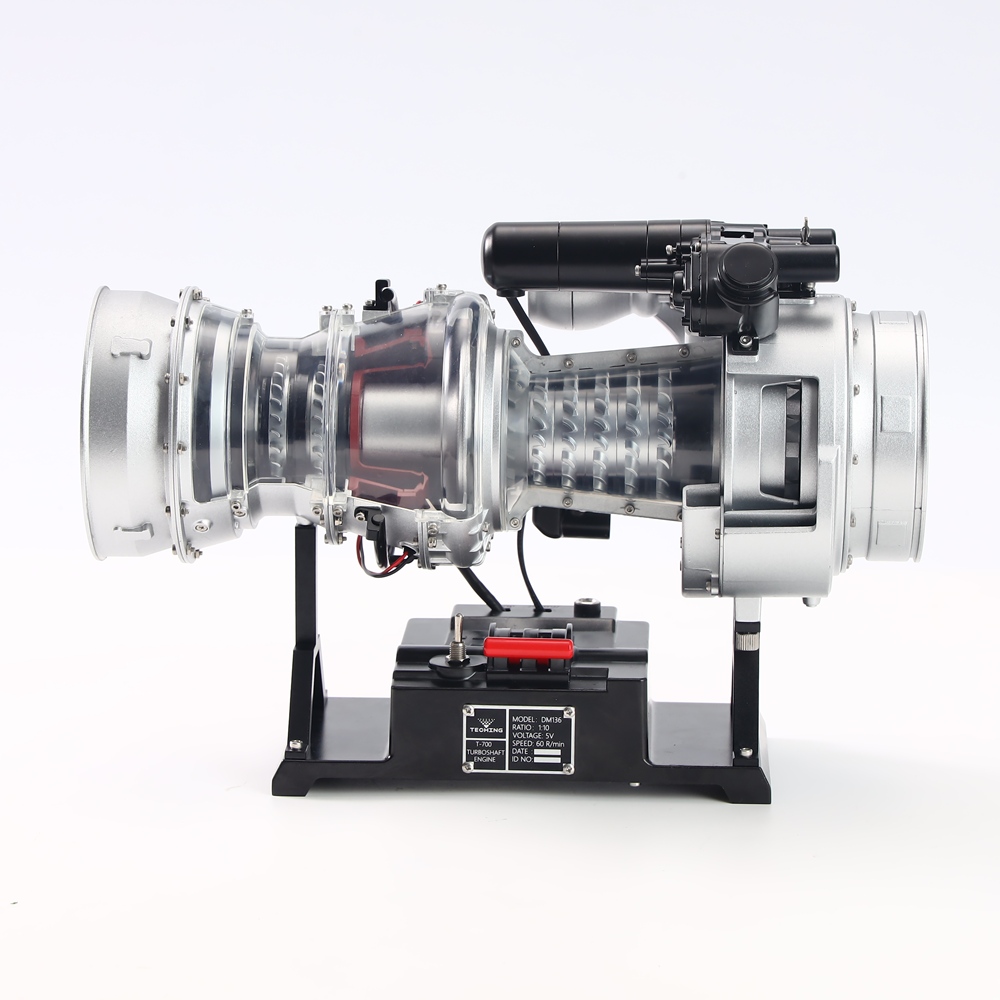

T700の特長をとらえたリアル模型

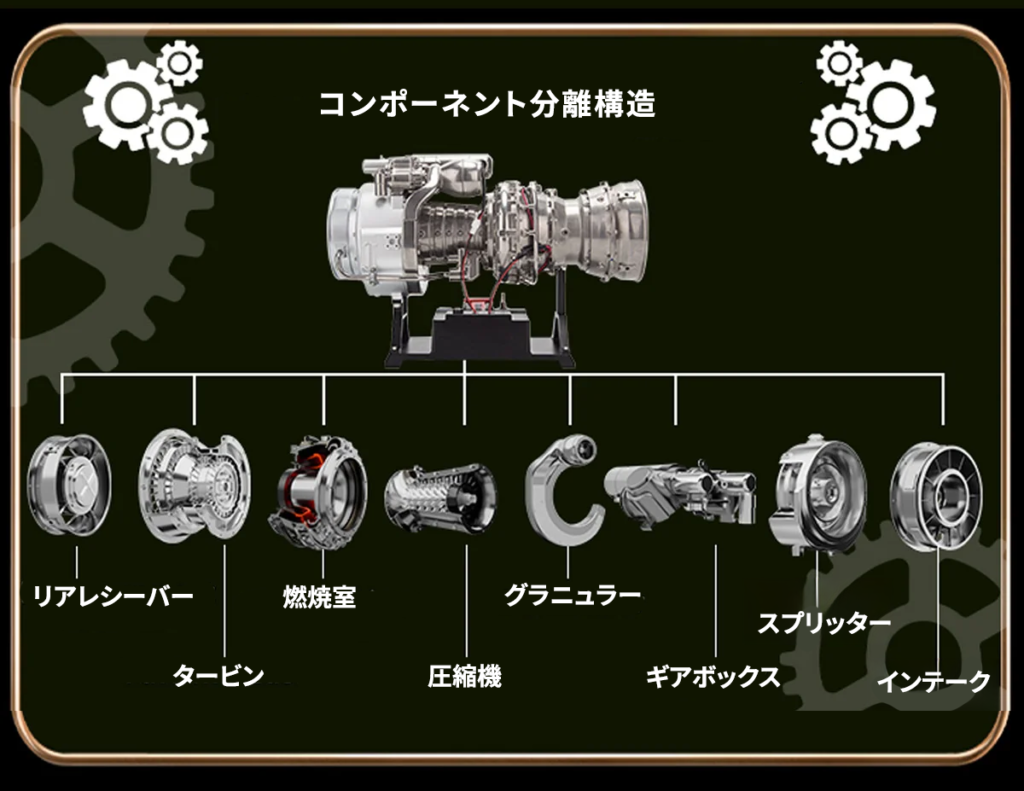

T700は各ユニットごとに分解整備ができます。
本製品も各ユニットごとに分解組立が可能です。
完成後も分解して楽しむことができます。
吸引した砂、塵を排出
垂直に離着陸するヘリコプターエンジンは砂、埃を吸い込みがちです。
これを解消するグラニュラーユニットが搭載され、吸引された異物を吐き出す構造が特徴です。
本製品においてもこの構造をリアルに再現し、カットモデル化された部分から構造を確認できます。

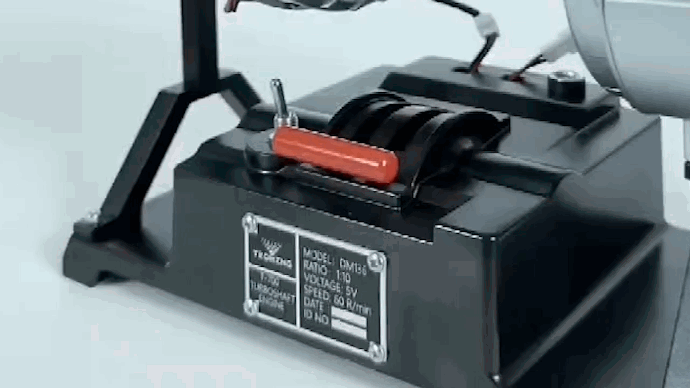

完成後はモーターで駆動
完成後は充電バッテリーでギアボックスを駆動させます。
ギアボックスからの駆動力でエンジン全体が実物同様に駆動します。
圧縮工程～燃焼～タービンの一連の動きが学べます。
仕様
- 素材：アルミ、ステンレス
- 品名：ターボシャフトエンジン模型
- 型番：FA-TS136（4573602762363）
- 縮尺：1/4
- 電源：内蔵バッテリー（3.7v800mAh）
- 充電：専用USB充電ケーブル（5V）
- 充電時間：約2時間
- 駆動時間：約30分（あくまで目安です）
- 組立想定時間：目安4時間～
- 製品重量：3000g
- パッケージ重量：4500g

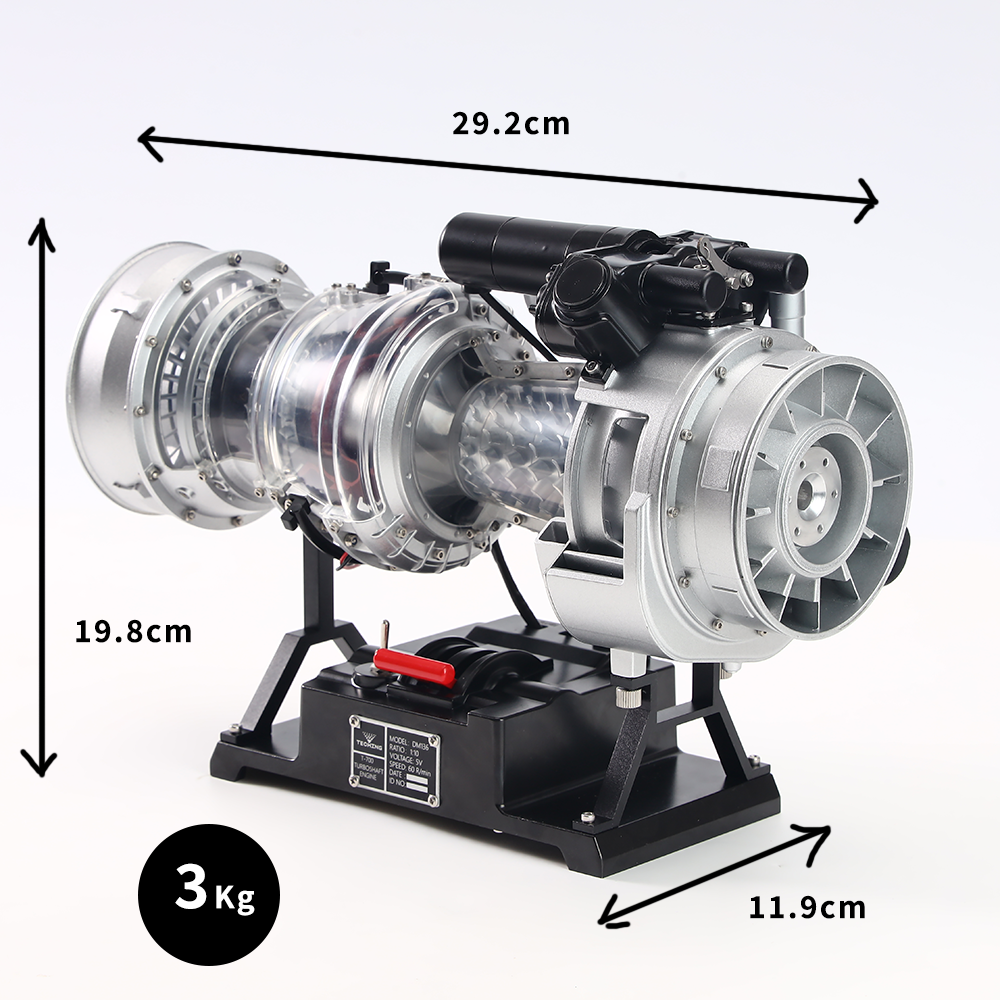

- 製品寸法：29.2×11.9×19.8cm
- パッケージ寸法：33×23.5x16cm
- 対象年齢16歳以上
パーツ保証
フルークフォレストのエンジン模型シリーズは精巧なパーツが自慢のモデルです。
しかしながら、梱包ミスによるパーツ不足、加工不良、組立のヒントが欲しいなどの組立時のトラブルは全くないわけではありません。
フルークフォレスト製のエンジン模型に限り、パーツ保証が付きます。
パーツに不具合がありましたら当社へご相談下さい。
